产品与服务PRODUCTS AND SERVICES
Product introduction产品介绍

随着工业4.0时代的到来,两化的不断融合,工控 系统管控一体化趋势逐渐加强,使得工控系统、信息管理系统与互联网相连通,同时工控系统日益复杂化,各种SCADA、DCS、PLC、测控设备组成的过程控制系统越 来越多地涉及到通用网络协议(HTTPS、HTTP等)、通用软件以及大流量的数据(数据库、视频等),以各种方式与互联网等公共网络连接。特别是石油、石化、电力、钢铁、煤矿等生产行业,对生产的连续性、安全性和可 靠性有着极高的要求,一旦实现了信息网络与控制系统网络之间的高度互联,就相当于将控制系统网络直接暴露给互联网,从而面临被攻击的风险,一旦受到恶意攻击或感染病毒,很可能导致系统中的主机崩溃、整个控制网络瘫痪,造成重大安全事故、危及人员的生命财产安全乃至造成重大社会危害。
为满足这种高度信息化的互联,保障工业网络系统安全稳定运行,力控华康基于多年工业控制领域经验, 通过不断研发并结合工业现场环境,推出了IN-GAPS2000系列工业安全隔离与信息交换系统,既实现了工业控制系统与互联网等公共网络间的有效隔离,又解决了两者之间高度信息化互联问题,同时在此之上增加多种应用功能,满足各式各样的工业现场安全防护需求。



Product features产品特点
双机热备

双机热备模式下,两台工业网络安全防护网关通过心跳检测进行互相监控,如果其中的一台出现故障(宕机、网络故障),那么另一台就顶替出现故障的网关提供服务。保证了网络的高可用性和高安全性,提升了系统的可靠性。


断线缓存

保证数据的完整性、连续性、可靠性,当信息测网络故障时数据缓存到本地,等待网络恢复后数据补报。


安全攻击防护

DDoS攻击防护:包括TCP Flood、UDP Flood、SYN Flood、ICMP Flood、IP Flood。异常数据包攻击:包括Ping of death、IP碎片攻击、TCP碎片攻击。

病毒检测:包括HTTP、SMTP、POP3、FTP、IM即时通讯、S7_300等多种协议双向检测。


视频协议

支持视频协议传输包括:RTP实时传输协议,RTCP实时传输控制协议,RTSP实时流协议,SRTP实时传输协议RTP的伴生协议,SRTCP实时传输控制协议伴生协议,MMS实时流传输协议等。在绑定视频媒体协议后,确保通道中传输的数据必须符合以上的媒体格式,否则丢弃。


数据库访问/同步

支持MySql、Oracle、SQL Server等主流数据库间单向和双向同步;支持同构、异构同步;支持一对多,多对一同步;支持字段级的同步,具有条件同步等多种同步策略。

实现对多种主流数据库系统的安全访问;支持SQL Server和Oracle数据库SQL语句过滤功能;支持对源地址、目的地址的访问控制。


应用协议

支持应用协议有HTTPS、HTTP、FTP、SMTP、POP3、TNS、DNS、Telnet、SAMBA、NFS、IMAP、定制TCP和UDP、SNMP、SSH、RTSP、MMS、H.323、LDAP协议、IRC等协议。


安全通道

支持高速代理、路由和透明三种模式,可以对源地址和端口、目的地址和端口进行访问控制;支持多种应用服务类型, 如H323、H323_GK、SNMP、DNS等协议。


安全浏览

支持本地认证、Radius、LDAP认证,支持URL过滤、ActiveX、Cookie、JavaApplet等恶意代码过滤。实现控制网用户安全浏览信息网资源,有效保证控制网数据的安全。


邮件传输

支持基于SMTP协议的邮件发送和POP3协议的邮件接收;支持透明访问模式式和普通访问模式; 普通访问模式下,可对邮件服务器地址和端口控制等多种访问控制。


FTP访问

支持FTP的安全访问,对用户、命令、文件类型等进行细粒度访问控制;支持主动模式和被动模式,支持动态建立数据通道,支持访问端口号自定义;支持中文文件名的过滤控制等多种功能。


文件同步

具备跨系统平台文件的同步功能;支持单向和双向同步;支持多种文件格式,支持Windows平台和Linux平台;支持内容过滤和病毒检测;支持强制性的文件类型、文件内容(黑、白名单)等检查。


工业网络协议的深度解析

搭载了自研的深度数据包解析引擎,可对工控协议做到实时和精准的识别,在遵循工业控制系统可用性与完整性的基础 上,能够检测出数据包的有效内容特征、负载和可用匹配信息,如恶意软件、具体数据和应用程序类型。深度数据包解析

引擎支持OPC、Modbus、DNP3、IEC 60870-5-101、IEC 60870-5-104、西门子S7系列PLC、AB PLC、GE PLC等提取其中的关键字段(如:控制指令、寄存器区域、寄存器地址、数据范围等)进行访问控制。


白名单管理

通过提前计划好的协议规则来限制网络数据的交换,在控制网到信息网之间进行动态行为判断。

通过对约定协议的特征分析和端口限制的方法,从根源上节制未知恶意软件的运行和传播。


多协议数据汇聚转换及分发

支持OPC、Modbus、IEC60870-5-101/102/103/104及各种PLC以太通讯等常用工业协议汇聚采集并转换成用户需要的工业协议,同时可以多路分发给不同上位系统。


工业协议测点级访问控制

在对工业协议进行解析时,可以针对测点一级进行访问控制。例如:OPC标准可以控制到Item(项)、Modbus协议可以控制到寄存器地址,并且可以对测点进行可见范围和读写权限两方面的控制。

可见范围控制可指定控制端允许或不允许接入哪些测点,从而实对现场设备数据读取范围的控制;同时当信息端有多个 监控系统时,可指定哪些测点允许暴露给哪个监控系统,哪些测点要进行屏蔽,从而实现现场设备数据的定向传输管理。



“2+1”隔离技术架构

由两个独立主机系统组成,一端的主机系统为控制端,用于连接控制网络。另一端的主机系统为信息端,用于连接信息网络。两端主机均采用高性能嵌入式硬件,主板上各有多个以太网接口用来连接要隔离的两个网络,两端主机通过隔离装置进行连接,保证数据交互的安全性。


User value用户价值

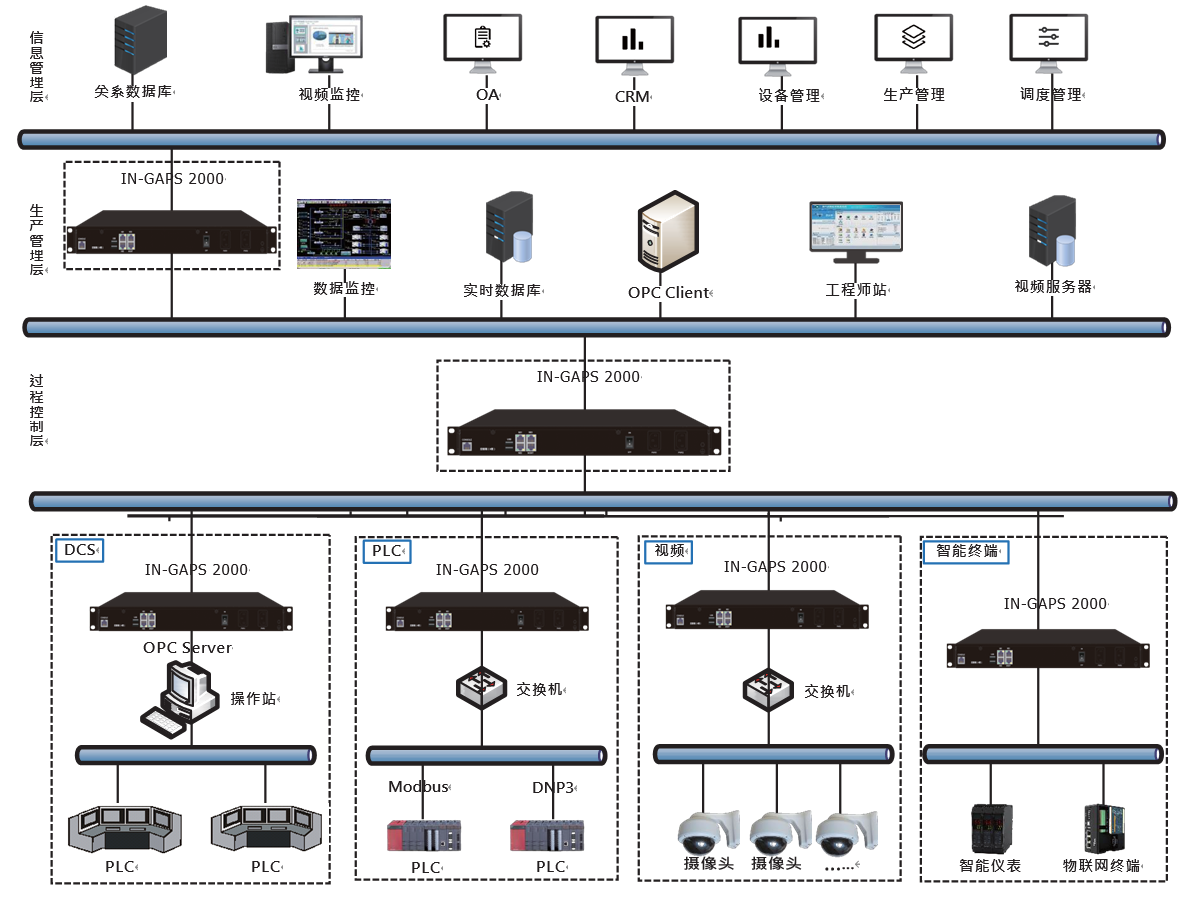

Application diagram拓扑图

     IN-GAPS  2000部署在信息管理层与生产管理层之间,用来阻止来自信息网的DOS/DDOS攻击、恶意扫描、异常数据包等安全威胁;可对通用网络协议进行访问控制和安全过滤,并且支持对工控主流协议进行访问控制及深度解析,可以限制只有可信任的数据能够在工控网络中传输,有效保护了工控网络的安全。

     OPC标准由于其开放性和高效性,现在已被广泛应用于自动化控制领域及生产管理中。然而OPC Server与OPC Client之间的通信依赖控制网络与管理网络的直接连通,这样会给控制网络的安全带来极大的隐患。

     Modbus是基于PLC的一组通信协议,已经成为行业内设备互相通信的标准协议。DNP(3分布式网络协议)是使用在工序自动化系统各部件之间的通信协议,主要用于电力、水力等公共事业领域。

     在工业网络中存在很多关系数据库系统、视频监控系统,是用来完成特定生产、监控任务的应用系统,其自身没有任何的安全防护措施,一旦这些重点系统受到恶意攻击或者有人为误操作的影响,将会直接危及整个生产过程,影响生产安全,甚至发生事故。IN-GAPS 2000的双独立主机系统保持OPC Server、Modbus设备、DNP3设备、关系数据库、视频监控等和上层间的通信,同时两主机之间采用专用网络隔离技术,在保证数据快速交互的同时彻底阻断所有网络连接,保证了控制设备的安全。
